Focus Tre 3D

For Focus Konstruksjon 3D

Pris fra kr

8 000,-

Tre 3D

Focus Konstruksjon Tre 3D er en tilleggsmodul til Focus Konstruksjon 3D som utvider programmet med støtte for kapasitetskontroll av tresegmenter.

I tremodulen kan du lage trekonstruksjoner og utføre kapasitetskontroll i henhold til Eurocode 5 med nasjonale tillegg for Norge og Sverige. Kontrollen gjøres etter EN 1995 basert på de beregnede statikkresultatene.

Brukervennlig

Programmet har et elegant Windows brukergrensesnitt.
Du tegner opp din 2D modell, legger på laster og oppleggs krefter og får en grafisk visning av alle resultater.

Global analyse

Gjør total globale analyser med materialtypene stål, tre og betong i en komplett modell.

Lastberegninger

Vegvisere for snølast, vindlast og lastkombinasjoner.  Snø og vindlast beregners ihht. NS-EN 1991-1-3+NA:2008 og NS-EN 1991-1-4:2005+NA:2009

Om Tre 3D

Alle typer tremodeller

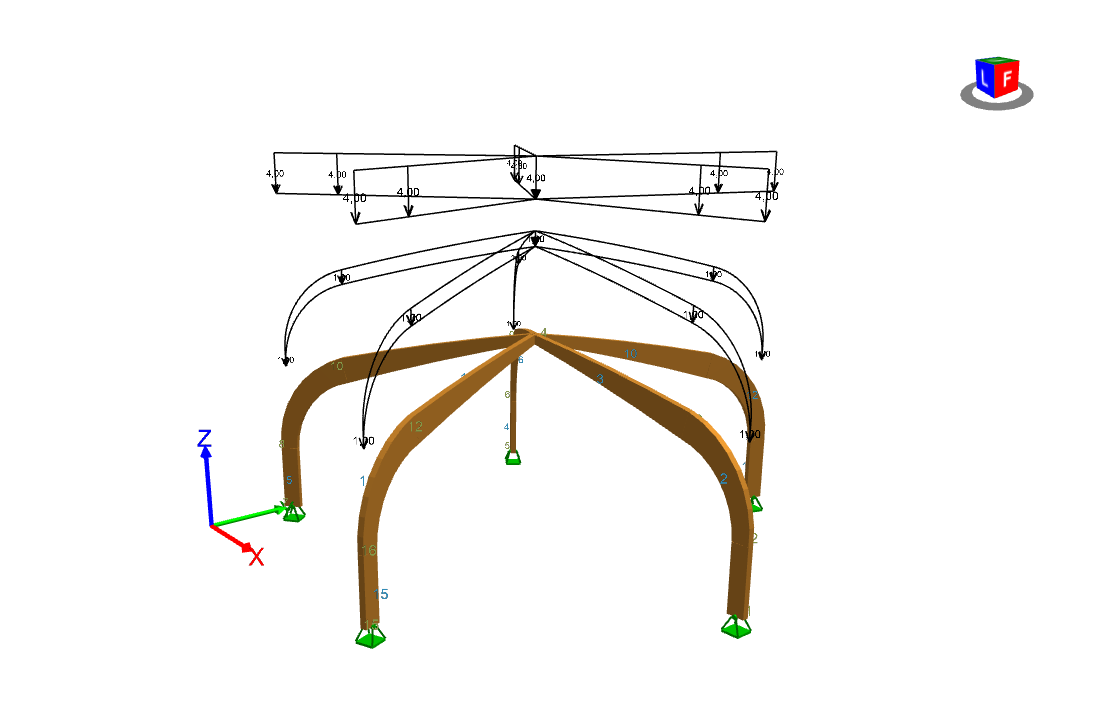

I Focus Konstruksjon Tre kan du dimensjonere alle typer tremodeller, fra enkle bjelker (både rette og krumme), via takstoler til hele tredimensjonale bygg.

Ønsker du å benytte andre materialer enn tre så er dette også fullt mulig. Tremodulen kontrollerer da de segmentene som er laget av tre. Både heltre, limtre, Hunton, Masonite, Kerto- og Ranti-bjelker støttes.

Dersom du vil regne med snølaster eller vindlaster, kan disse settes ut ved hjelp av veivisere som genererer lastene etter henholdsvis EN 1991-1-3 og EN 1991-1-4.

Programmet har også en meget nyttig veiviser for generering av lastkombinasjoner i henhold til EN 1990.

Vipping, utnyttelsesgrad og brann

I Focus Konstruksjon Tre kan du bestemme om det skal tas hensyn til vipping. Du har også muligheten til å sette en knekklengde for knekking ut av planet.

Du får resultater for bøyning/aksial-kraft, skjær og tverrstrekk. For hver av disse beregningsmåtene kan du ta frem en grafisk oversikt i farger. Oversikten viser utnyttelsesgraden for hver beregningsmåte. Ønsker du kontrollen «verst av alle», samles de tre beregningene i samme oversikt.

Programmet kontrollerer også for brann ved at du angir en forkullingsdybde. I tillegg støttes også kapasitets-kontroll etter tidligere utgitt standard NS 3470.

Skall med massivtre- og Kerto-material

I Focus Konstruksjon Tre 3D kan du også beregne massivtre (CLT). Dette gjøres via å modellere et skall i modellen med et material som er bygget opp lagvis. Massivtrematerialet  består av et vilkårlig antall sjikt, der hvert sjikt kan ha forskjellige fasthetsklasser.

Kapasitetskontrollen for skall med massivtrematerial eller Kertomaterial er delt inn i to uavhengige kontroller:

  • Bøyning og aksialkraft
  • Skjær

Focus Konstruksjon Tre beregner først kapasiteten for hver av komponentene Nx, Ny, Mx og My. Deretter beregnes utnyttelsesgraden for hver av komponentene som opptredende kraft eller moment delt på kapasiteten. Til slutt beregnes total utnyttelsesgrad ved å legge sammen de fire individuelle utnyttelsesgradene.

For massivtre som er bygd opp av sjikt med ulik skjærfasthet, finner vi skjærfastheten til det svakeste laget og bruker denne for hele tverrsnittshøyden.

Dette sier kundene

Priser



Tre 3D

Fast lisens

8 000,-

årlig abonnement

  • Krever Focus Konstruksjon 3D.
  • Låst på en maskin.
  • Best når programmet kun brukes på en plass.
  • En lisens per maskin.

Anbefalt!

Tre 3D

Flerbruker lisens

9 790,-

årlig abonnement

  • Krever Focus Konstruksjon 3D.
  • Flyter mellom flere maskiner.
  • Best når programmet skal brukes over flere maskiner.
  • En lisens per samtidig bruker.
