Terraplan AS er et rådgivende ingeniørfirma som leverer tjenester innen geoteknikk, konstruksjonsteknikk, miljøgeologi og grunnundersøkelser. Selskapet har i dag 15 ansatte rundt i Norge, med hovedkontor i Drammen.

Olav Jansen, bygningsingeniør og sentral i firmaets digitaliseringsarbeid, så et klart behov for å modernisere arbeidsmetodikken – og tok initiativ til et samarbeid med Sogelink Norge.

Terraplan jobbet tidligere med AutoCAD og Civil 3D som det foretrukne verktøyet for modellering og tegning av geotekniske konstruksjoner, og det fungerte bra i lang tid.

Men verden går fremover. Selv om verktøyene kunne modellere i 3D, var det begrenset BIM-funksjonalitet og automatisering.

Revisjoner tok tid, mengdeberegninger ble gjort mer eller mindre manuelt, og det var utfordrende å levere gode IFC-filer.

– Geofagene har nok ikke hatt så god tilgang på hyllevare for god BIM-samhandling og effektiv produksjon, sammenlignet med andre større fag som for eksempel konstruksjonsteknikk. Vi brukte mye ressurser på manuelle prosesser og egne tilpasninger, forteller Olav Jansen, Bygningsingeniør B. Sc., Terraplan.

Terraplan ønsket å ta i bruk Revit – et BIM-verktøy med sterk støtte for objekter, informasjon og automatisering.

Sogelink Norge hadde allerede utviklet en landskapsmodul i Focus RAT, og sammen med Terraplan ble det utviklet en ny geoteknikkmodul.

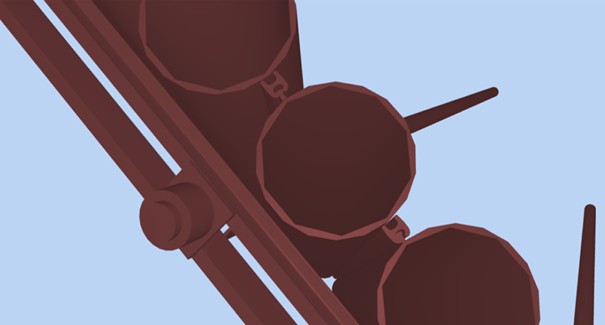

Modulen inneholder et objektbibliotek for blant annet spunt, nåler og stag, og gir mulighet for automatisk plassering og terrengtilpasning.

– Vi fikk en løsning som er skreddersydd våre behov, med funksjoner som XML-import, SOSI-støtte, KOF-eksport og IFC-leveranser, sier Olav.

Utviklingen skjedde i tett samarbeid mellom Terraplan og Sogelink Norge, med Aimo Nilsen som teknisk rådgiver.

Modulen ble testet og videreutviklet parallelt med opplæring og onboarding.

– Det var et tett og involverende samarbeid, hvor vi fikk påvirke funksjonaliteten direkte, sier Olav.

Effekten lot ikke vente på seg:

• Revisjon av et eksisterende prosjekt: satt av 20 timer – brukte under 3 timer
• Onboarding i nytt prosjekt: gjennomført på noen få timer
• Raskere mengdeberegning og tegningsproduksjon

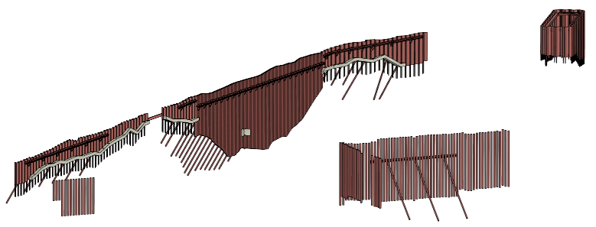

• Levering av komplette IFC-modeller med MMI-koder og egenskaper

“Det er jo helt rått. Se hvor fint det blir.”

“Dette tok jo kortere tid enn vi trodde.”

“Her var det enkelt og greit og levere IFC samhandlingsmodell med MMI-koder og andre egenskaper.”

“Nå har vi bedre mulighet til å levere høyere kvalitet og detaljering på kortere tid.”

Terraplan planlegger nå å rulle ut løsningen til hele organisasjonen og bidra videre i utviklingen av funksjonalitet.

– Vi ser store muligheter for å effektivisere og forbedre leveransene våre, og samarbeidet med Sogelink gir oss en plattform for videre innovasjon.

Er du geoteknisk ingeniør, bygningsingeniør som arbeider i grensesnittet mot grunn, designer eller tegner – og nysgjerrig på hvordan Focus RAT Geoteknikk-modulen kan effektivisere dine prosjekter i Revit?

Ta gjerne kontakt for en uforpliktende samtale – vi viser deg hvordan løsningen fungerer i praksis.
