Fra bilder i felt til beslutningsgrunnlag
Fotogrammetri brukes ofte til å lage 3D‑modeller. Men verdien ligger egentlig et annet sted: i å gjøre bilder om til pålitelige, målbare data som kan brukes videre i prosjekter.

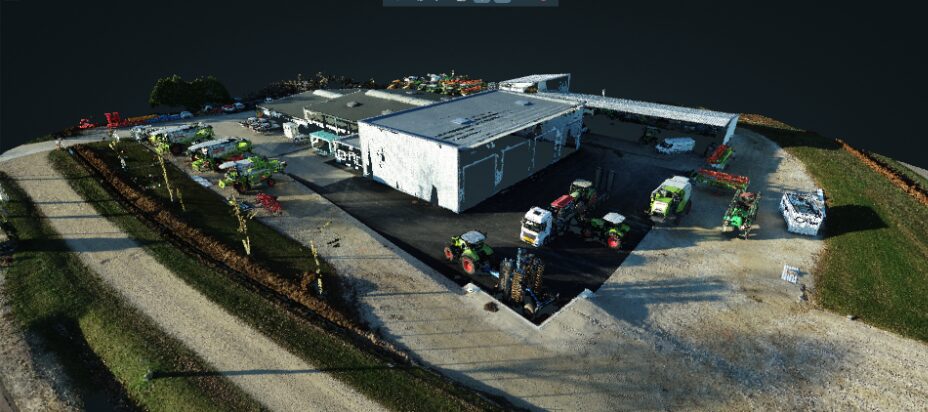

Kort fortalt handler fotogrammetri om å hente ut informasjon fra overlappende bilder. Ved å identifisere felles punkter i bildene kan man beregne form, størrelse og plassering av objekter og terreng. Resultatet er en digital representasjon av virkeligheten, ofte i form av en punktsky eller en 3D‑modell, som kan brukes til måling, kontroll og dokumentasjon.
Dette gjør fotogrammetri til et effektivt verktøy innen kartlegging, prosjektering og dokumentasjon i bygg‑ og anleggsprosjekter, VA og infrastruktur.
En mer effektiv måte å gjennomføre oppmåling på
Sammenlignet med tradisjonell oppmåling flyttes mye av arbeidet fra felt til kontor:
- Tradisjonelle metoder krever mer tid ute, med begrenset etterarbeid
- Fotogrammetri gir rask datainnsamling, men mer bearbeiding i etterkant
- I praksis betyr dette økt fleksibilitet og bedre dokumentasjon. Feltarbeidet kan gjennomføres raskt, mens analysen kan gjøres senere og ofte av flere fagpersoner.
Fleksibel datainnsamling – fra drone til mobil
Fotogrammetri krever ikke spesialisert utstyr. Avhengig av behov kan du bruke:
- drone for større områder
- kamera eller action‑cam for mindre objekter
- mobiltelefon i enkle tilfeller
Det viktigste er ikke utstyret, men hvordan bildene tas. For å få gode resultater må:
- bildene overlappe tilstrekkelig
- området være dekket systematisk
- avstand og bevegelse være kontrollert
Dette er også grunnen til at kompetanse fortsatt er avgjørende. Dataene blir ikke bedre enn metodikken bak.
Fra bilder til geodata som kan brukes videre
Etter bildeopptak bearbeides dataene til ulike leveranser, typisk:
- punktskyer
- ortofoto
- terrengmodeller (DTM)
- 3D‑modeller
Disse datasettene kan integreres direkte i CAD- og GIS‑verktøy, og inngå i videre prosjektering og dokumentasjon.
I Norge, hvor prosjekter ofte stiller krav til strukturert geodata og samhandling på tvers av aktører, er dette spesielt viktig. Data må kunne brukes videre i etablerte systemer og standarder, eksempelvis i BIM‑ og kartløsninger knyttet til infrastrukturprosjekter.
Nøyaktighet krever gode referanser
For at dataene skal være nyttige i praksis, må de ha riktig plassering i koordinatsystemet. Dette gjøres gjennom georeferering, enten ved:
- innmålte kontrollpunkter
- eller direkte posisjonering (f.eks. RTK ved dronebruk)
Nøyaktigheten på sluttresultatet avhenger i stor grad av denne delen av prosessen.
Derfor erstatter ikke fotogrammetri landmålerens rolle – den bygger på den. Kompetanse innen koordinater, referansesystemer og kvalitetssikring er fortsatt avgjørende.
Et viktig verktøy i VA og infrastruktur
I praksis brukes fotogrammetri i stadig flere prosjekter relatert til ledningsnett og anlegg.
Et typisk eksempel er dokumentasjon av grøfter før gjenfylling. Ved å registrere installasjoner før de dekkes til, kan man:
- dokumentere faktisk plassering
- produsere oppdaterte tegninger
- sikre samsvar med krav fra byggherre eller netteier
Dette er særlig relevant i Norge, der krav til dokumentasjon og nøyaktighet i ledningsdata er høye, og har direkte betydning for sikkerhet og fremtidige gravearbeider.
Mer enn teknologi – en del av arbeidsprosessen
Fotogrammetri er ikke bare en metode for å lage 3D‑modeller. Det er en del av en større arbeidsprosess:
- Kontrollert datainnsamling i felt
- Strukturert bearbeiding av data
- Produksjon av leveranser tilpasset prosjektkrav
Når dette gjøres riktig får man ikke bare bilder, men et solid beslutningsgrunnlag for planlegging, gjennomføring og dokumentasjon.
